Slimme meterkast v4 - ESM4

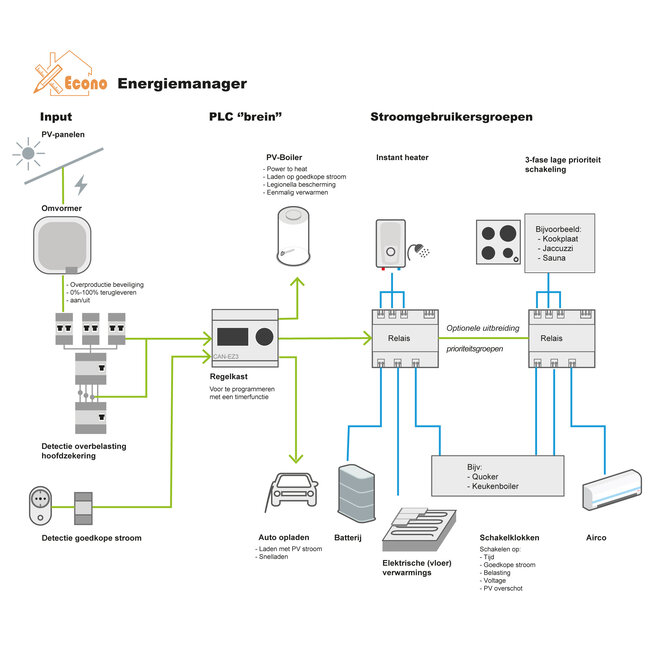

De “Econo Slimme Meterkast 4.0” (ESM4) is een Energiebeheersysteem.

Dit is een uitbreiding op een normale meterkast om slim om te gaan met energie, wat grote besparingen kan opleveren in energiegebruik en vaste kosten naar de netbeheerder.

Kant en klaar concept voor de elektricien, heeft uw klant meerdere zware apparaten die niet gelijktijdig op 3 x 25 Amp hoofdzekering kunnen dan is hier de oplossing.

Deze oplossing voorziet in 3 afschakelrelais om bijvoorbeeld elektrische verwarming van boilers, elektrische CV, IR verwarming oid op 1 fase af te schakelen als de normale huisgebruikers dit gelijktijdig gebruik niet toelaten.

In dit concept kan ook een 2 of 3 fase kookplaat of doorstroomverwarmer gebruikt worden die voorrang krijgen op andere zware gebruikers. Tevens is er een extra poort beschikbaar om evt een warmtepomp of doorstroomverwarmer af te schakelen.

De PLC meet wanneer er overbelasting is op een hoofdzekering, via een instelbare tijd kan de overbelasting b.v. 15 minuten stand houden waarna afschakeling van de apparaten die aangesloten zijn op het afschakelrelais van die overbelaste hoofdzekering volgt.

Na afschakelen volgt een wachttijd gelijk aan de overbelasttijd om de thermisch opgewarmde hoofdzekering weer af te laten koelen.

Na die tijd volgt automatisch weer het inschakelen.

Ook korte overbelastingen en afkoelingen kleiner dan de ingestelde tijd tellen mee in de optelsom voor het afschakelen. Op deze manier  krijgt u de beste bescherming.

Hoofdzekering bewaking

Met de hoofdzekering bewaking kan een situatie gecreëerd worden dat een heel huis blijft werken op het laagste capaciteitstarief van 3 x 25 Ampère. Dat alleen al kan een besparing van 700 euro per jaar geven.

Zonnestroom accu

Met de ingebouwde pv boiler module kan op momenten dat er stroom over is en de vergoeding daarvoor erg laag is de stroom opgeslagen worden in een boiler voor warm water. Door het afschaffen van het salderen zal dit in de nabije toekomst een gewilde optie worden. Voor sommige huishoudens geld dit nu al voor de energie die niet gesaldeerd kan worden. De regelaar is daar al klaar voor.

 De boiler temperatuur is instelbaar via een programmeerbare schakelklok, dit kan gebruikt worden om altijd een bepaalde minimum boiler water temperatuur ter beschikking te hebben, ook bij onvoldoende teruglever vermogen. De schakelklok is ook bruikbaar voor cyclische opwarming boven de 60 graden t.b.v. legionella preventie.

Slim schakelen

Energie beheer drempelschakelaars kunnen slim schakelen binnen voorgedefinieerde tijdsvakken en dagen van de week op basis van afname, overproductie of spanningsniveau.

Detectie goedkope stroom

Als optie is er ook de detectie goedkope stroom. Deze optie is alleen bruikbaar voor huishoudens met een dynamisch energie contract en kan gekoppeld worden aan 2 van de 6 drempelschakelaars.

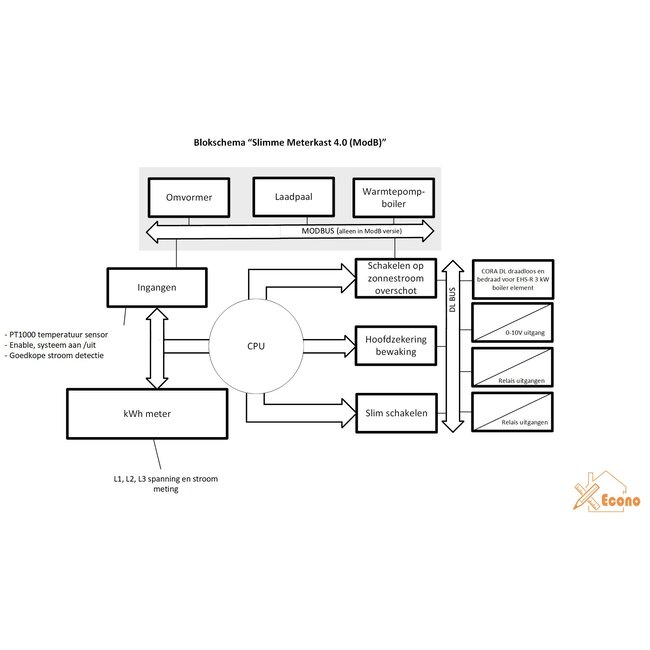

Werking

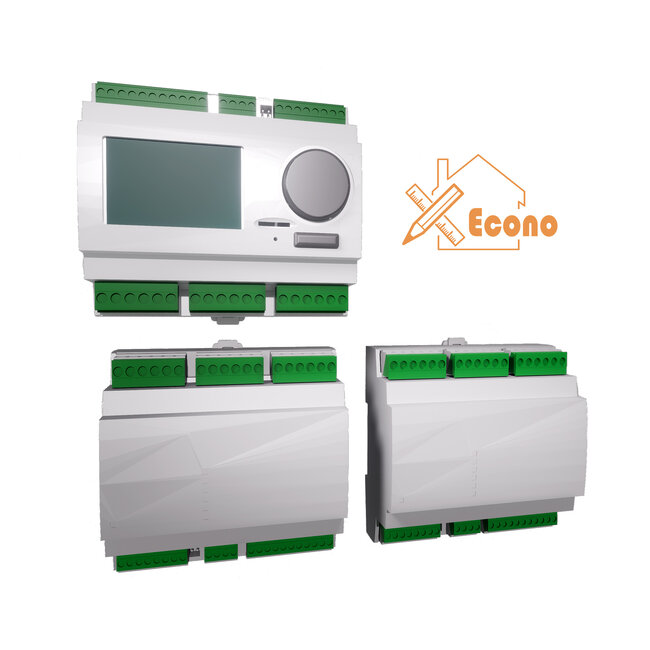

De basis van het systeem is de controller “CAN EZ3” van de Oostenrijkse firma TA.

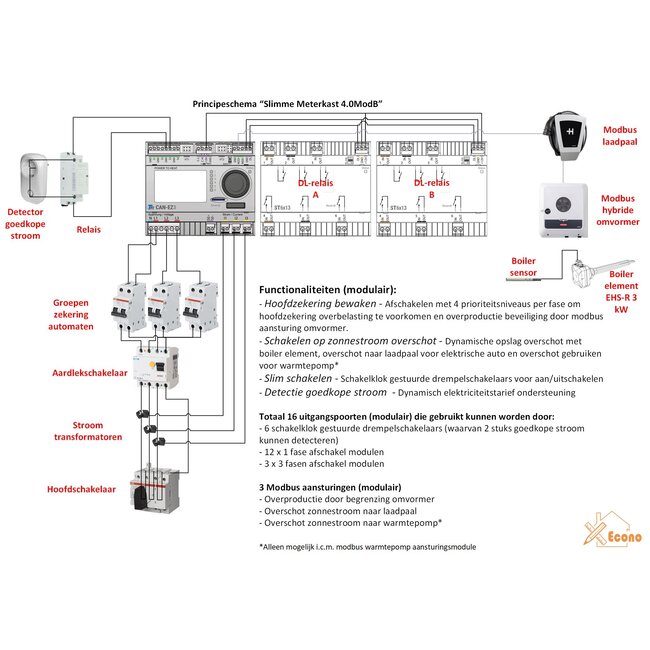

Dit is een geavanceerde vrij programmeerbare elektriciteitsmeter waar speciale schakellogica door ons is in-geprogrammeerd. Er kunnen tot 6 relais modules “ST6x13” met elk 6 schakelaars van 3000 watt gekoppeld worden, (mix van 3 fasen en 1 fase relais), er is een ingebouwde CORA DL bus of draadloze  link voor een 3 kW boiler verwarmingselement en een mogelijkheid om andere interfaces te koppelen zoals een AO4-DL voor analoge sturing van een boiler element.

De standaard ESM4 heeft de volgende functionaliteit:

1 x PV boiler sturing.

9 x 1 fase afschakelaar verdeeld over 3 fasen met voor elke fase 3 prioriteiten.

3 x 3 fasen afschakelaar verdeeld over 3 prioriteiten.

3 x drempelschakelaar waarvan 2 gekoppeld kunnen worden met een goedkope stroom detector.

1 x PT1000 boiler sensor ingang voor gebruik van een boiler verwarmingselement anders dan de “EHS-R”.

2 x goedkope stroom detector ingang voor de eerste 2 drempelschakelaars.

ESM4 is uitermate geschikt voor maatwerkoplossingen, wij hebben daarvoor de dienst “Ontwerp Slimme meterkast”.

Levering:

Dit is een modulair product, de standaard levering is alleen de CAN-EZ3 regelaar en 1 licentie voor de schakellogica-software.

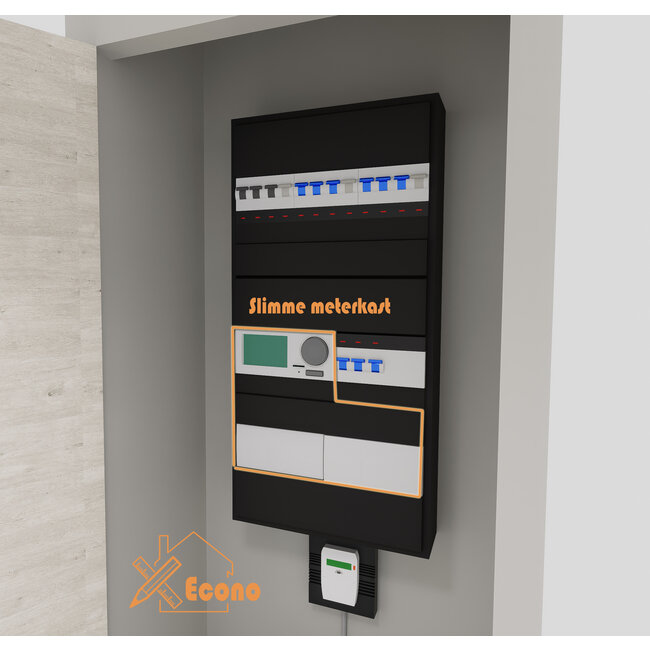

Bovenin de pagina kunt u een keus maken uit de opties. Let op, dit is geen complete meterkast, uw installateur moet zelf de benodigde componenten er bij leveren om het compleet te maken.

Voor het geval u de optie "hoofdzekering bewaken" wenst is het zaak om eerst samen met de installateur het configuratiespreadsheet in te vullen om zo te bepalen of er een werkzame situatie kan worden gerealiseerd. Het spreadsheet staat bij het tabje downloads.

Let op dat niet alle apparaten geschikt zijn voor afschakelen, check eerst of de werking automatisch vervolgt wordt na een af/aanschakel cyclus. Doorstroomverwarmers van het merk Clage hebben een luchtbel detectie die denkt dat er na een spanningsuitval werkzaamheden zijn verricht en dan na inschakeling een vertraging geven in warm water. Dit om mogelijke luchtbellen eerst weg te spoelen. Dit kan afgeschakeld worden door de importeur maar dit heeft wel gevolgen voor de garantie. Om afschakelen mogelijk te maken moeten de apparaten die daar voor in aanmerking komen op een eigen groep staan, check dat met uw elektriciën.

Vragen over de "Hoofdzekering bewaking" kunnen alleen beantwoord worden als u het ingevulde spreadsheet meestuurt.

Is de kennis niet aanwezig om het spreadsheet in te vullen dan kunt u de optie "Diensten - Slimme meterkast - Ontwerp slimme meterkast" bestellen.

Opties en uitvoeringen:

• CAN EZ3 met software licentie.
  • Dit is de standaard levering, de controller met licentie. Dit is altijd inbegrepen in de slimme meterkast.
• Stroomdetector.
  • Een setje stroom detectoren zijn nodig om uw gebruik/levering op de hoofdaansluiting te meten.
• DL Bus relais.
  • Afhankelijk van uw schakelwensen (slim schakelen of afschakelen voor hoofdzekeringbewaking zijn 1 of meerdere DL relais nodig. Deze kunnen maximaal 3000 watt schakelen. 1 DL relais heeft 6 schakel uitgangen. 3 Uitgangen kunnen gegroepeerd worden tot een 3 fasen schakelaar.
• Boiler element met PT1000.
  • De EHS-R 3 kW is een traploos regelbaar boiler verwarmingselement dat in een boiler met 1 1/2 inch schroefdraad geplaatst kan worden. De insteeklengte is 410 mm. De regelaar kan deze zo aansturen dat stroom die over is van uw PV panelen naar de boiler gaat.
• Interface - Goedkoop stroomtarief detector met potentiaal vrije uitgang.
  • 2 van de 6 slim schakelen drempelschakelaars kunnen aangestuurd worden door de goedkoop stroomtarief detectoren, er is voor elke drempelschakelaar 1 goedkoop stroomtarief detector en 1 potentiaal vrije uitgang nodig.
• Interface - AO4-DL.
  • Met een AO4-DL interface kan een eigen boiler element met 0-10 volt aansturing toegepast worden i.p.v. het EHS-R type boiler element.
• Hulprelais 1 of 3 fasen
  • De DL relais zijn maximaal 3000 watt, zijn er apparaten die zwaarder zijn dan 3000 watt, dan is er een hulprelais nodig met groter vermogen. Het DL relais moet dan het hulprelais aansturen.

Downloads

• Download hier de handleiding

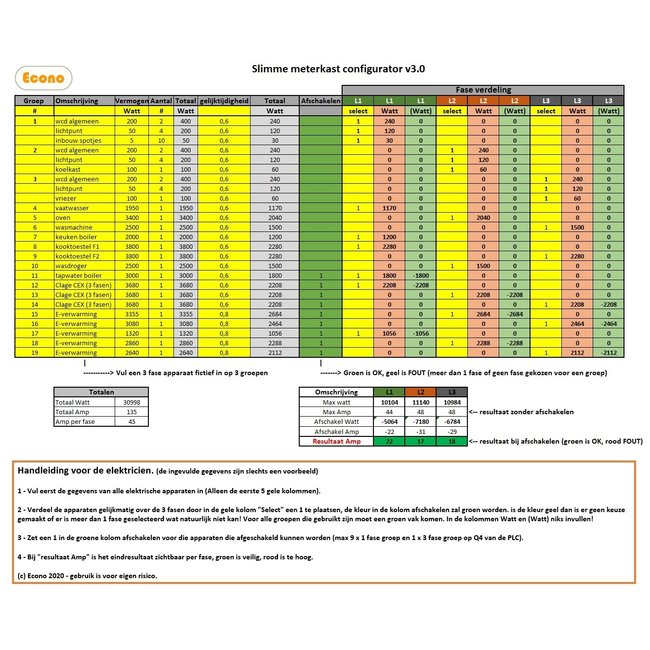

Slimme meterkast configurator v4

Met deze spreadsheet kunt u een slimme meterkast simuleren.
De elektricien kan zo op voorhand bepalen of de juiste afschakel keuzen zijn gemaakt.

• Download hier de configurator

Specifieke wensen?

Wilt u een slimme meterkast, maar voldoet deze opstelling niet aan uw wensen? Dan kunnen wij voor u een maatwerk slimme meterkast ontwerpen. Lees hier verder over de mogelijkheden.
