Universele aansluitset voor elektrische keuken boilers van Bonfix

Deze universele set is geschikt voor het installeren van kleine keuken boilers.

Met deze installatieset heeft u alles voor het waterzijdig aansluiten van de boiler.  Van het overdrukventiel tot en met de afvoer en de flexibele slangen voor op de waterleiding. De onderdelen zijn KIWA gekeurd en van het A-merk Bonfix.

Deze set wordt gebruikt om de onder of boven-aanrecht-boilers (5-15 liter) te installeren. Deze set is niet geschikt voor de grotere elektrische boilers vanaf 30 liter aan te sluiten.

Het installatiepakket is in principe universeel toepasbaar, mits de aansluitwaarde van de water toe- en afvoer op de boiler half-duim buitendraad is. Daarnaast is de inlaatcombinatie werkzaam op 8 bar.

Inbegrepen in deze set

Deze set bestaat uit de volgende onderdelen

• Inlaatcombinatie met afsluitknop (8 bar, 2 x knel)
• Koperen leiding 5 cm
• Koper T-stuk (3 x knel)
• Flexibele kunststofslang van 60 cm voor de afvoer
• T stuk voor op de afvoer (40 mm diameter)
• 1 x flexibele slang (3/8” duim binnendraad x 15 mm insteek)
• 1 x flexibele slang (3/8” duim binnendraad x 10 mm knel)
• 1 x flexibele slang (10 mm knel x 15 mm insteek)

Toepassing

Deze set is geschikt voor boilers uitgaande van de volgende situatie:

• Een Ø15 mm koud-waterleiding tot aan de knelverbinding van de BONFIX KIWA / BELGAQUA-goedgekeurde inlaatcombinatie
• Een gootsteenafvoerleiding (Ø40 mm PVC) in de directe nabijheid van de boiler
• Aansluiting van een boiler met 3/8” buitendraad

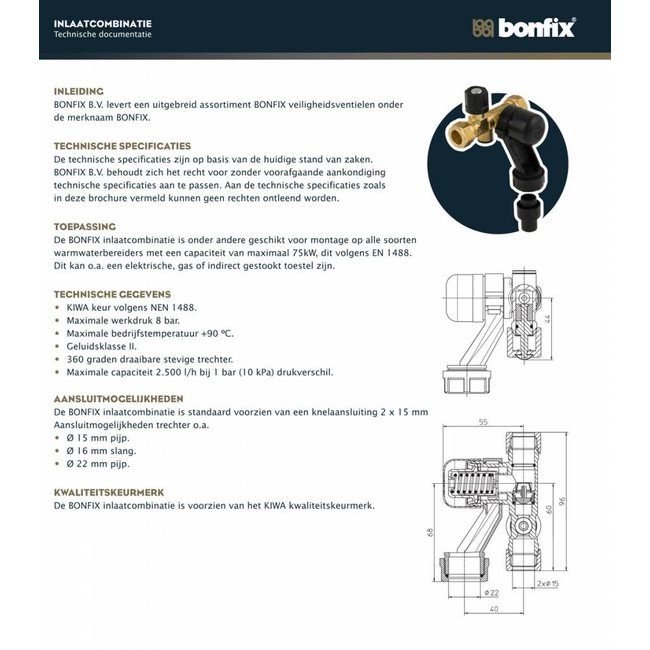

Technische specificaties inlaatcombinatie

• KIWA keur volgens NEN 1488.
• Maximale werkdruk 8 bar.
• Maximale bedrijfstemperatuur +90 ºC.
• Geluidsklasse II.
• 360 graden draaibare stevige trechter.
• Maximale capaciteit 2.500 l/h bij 1 bar (10 kPa) drukverschil.



Downloads

       Download de specificaties en productfolder met installatiehandleiding
       Download de specificaties van de inlaatcombinatie
