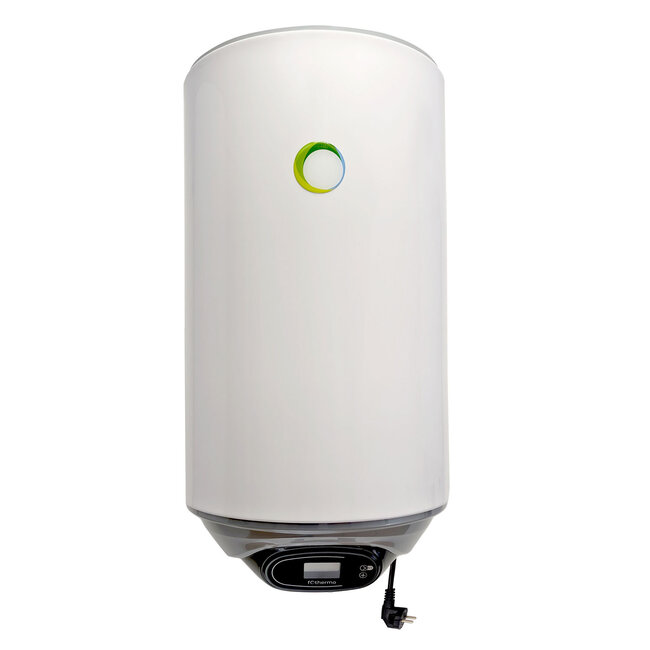

Fothermo Hybride zonnepaneel boiler 80 Liter inclusief panelen

Set van een zonnepaneel boiler inclusief de PV-panelen 660 Wattpiek.
Met deze boiler en zonnepanelen kunt u direct warm water vanuit uw eigen panelen maken.

Een elektrische boiler (A+) die direct vanuit zonnepanelen kan worden gevoed. Sluit het zonnepaneel aan op de boiler en u kunt uw eigen warm water produceren. Creëer een comfortabel huis voor uzelf en geniet van warm water voor de afwas in de keuken of voor een warme douche. Wees onafhankelijk en verhoog uw comfort.

Daarnaast beschikt de boiler over een elektrisch element van 1.500 W naverwarming via de 230 V-voeding bij onvoldoende zonnestraling.

De fotovoltaïsche hybride boiler is de ideale oplossing voor een kosteneffectieve en duurzame warmwatervoorziening in uw woning. Warm water is goed voor 20-40% van het energieverbruik in een huishouden. Fothermo-boilers zijn de gemakkelijkste manier om de energie van de zon rechtstreeks te gebruiken. Eenmaal geïnstalleerd produceert de boiler gratis warm water met behulp van de kracht van de zon. Met zijn hoge prestaties dient de fotovoltaïsche boiler als vervanging voor een klassieke elektrische boiler. De automatische naverwarming via het elektriciteitsnet bij slecht weer zorgt voor voldoende warm water, ook op dagen zonder zonnestraling.

De boilers zijn verkrijgbaar in de maten 30 liter en 80 liter. Hij is eenvoudig aan de muur te monteren. Een overdruk- en terugslagklep is ook inbegrepen. De wateraansluiting is gemaakt op twee 1/2 inch aansluitingen met buitendraad. De zonne-aansluiting vindt plaats via het MC4-connectorsysteem.

Op basis van de zonnepanelen verwarmt de hybride boiler het water met maximaal 550 Watt. Om ook op bewolkte dagen voldoende water beschikbaar te hebben, kan tot 2.000 Wp fotovoltaïsch vermogen worden aangesloten en/of kan de 230 V elektrische naverwarming worden gebruikt.

Digitaal display op de boiler

Een LC-display geeft informatie over het systeem, bijvoorbeeld de watertemperatuur en de binnenkomende zonnestroom!

Kostenbesparend

Warm water dankzij bijna gratis zonnestroom. Door het direct te gebruiken vermijdt u salderen.
Hoge winstgevendheid door lage initiële investeringskosten en bijna geen bedrijfskosten!

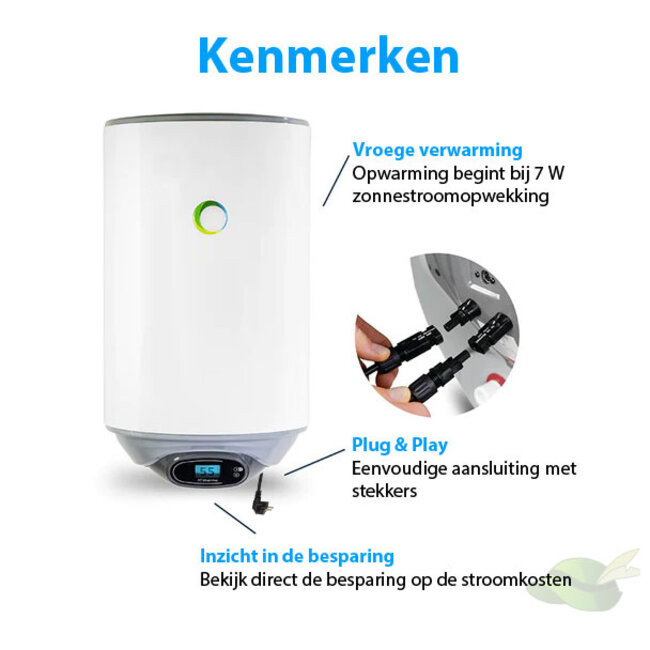

Plug and Play

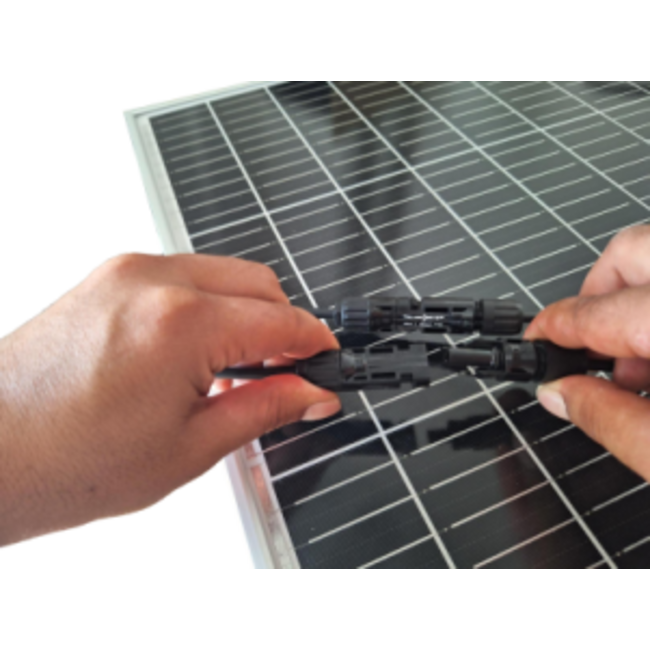

De fotovoltaïsche modules worden eenvoudig aangesloten met behulp van MC4-connectoren.

70% energiebesparing

Een 2-persoonshuishouden kan met een fotovoltaïsche boiler van 80 liter zo'n 70% van de benodigde energie voor de warmwaterbereiding uit de fotovoltaïsche modules halen. De rest van de energie wordt, vooral in de wintermaanden, van het net gehaald.

Veiligheid dankzij extra lage spanning

Vanwege het lage spanningsniveau van minder dan 50 V is er geen elektricien nodig voor de installatie.

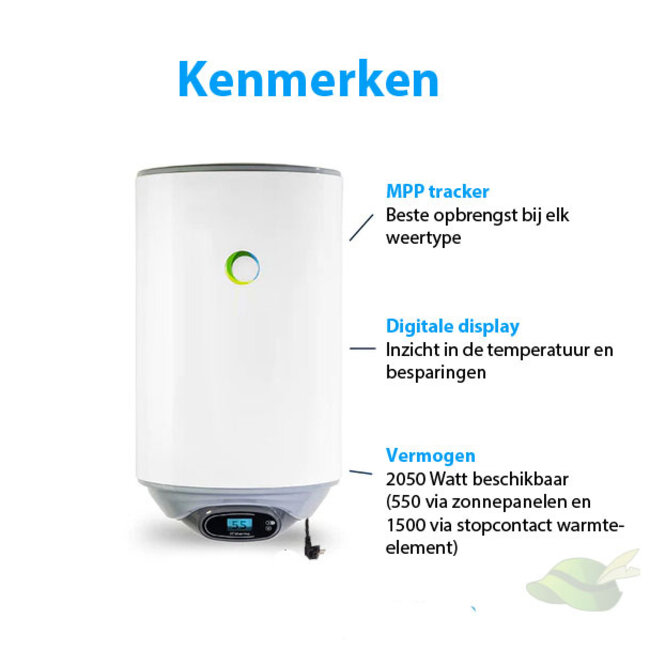

Innovatieve MPP-tracker

50% hoger rendement dankzij de innovatieve MPP-tracker, die altijd zorgt voor het maximale rendement van de PV-modules.

1.500 W naverwarming

De PV-panelen voeden een warmte-element van 550 Watt. In het geval dat er lange tijd niet genoeg energie van de zon is om het water te verwarmen, kan de boiler via de 230 V naverwarming automatisch worden naverwarmd. Om de naverwarming te activeren, kan op de boiler een minimumtemperatuur worden ingesteld. Dit instellen kan met behulp van de draaiknop/thermostaat op de boiler. Er kan bijvoorbeeld 35 °C worden ingesteld. Zodra de temperatuur van het water onder de ingestelde minimumtemperatuur komt, wordt het water via stroom uit het lichtnet met 1.500 W naverwarmd. Het naverwarmproces stopt automatisch zodra het water de ingestelde minimumtemperatuur weer heeft bereikt.

De maximale watertemperatuur van de boiler is 65 °C. Een volledig opgewarmde 30 liter boiler levert ongeveer 72 liter water van 34 graden. Bij een boiler van 80 liter is dat ongeveer 180 liter water van 34 graden.

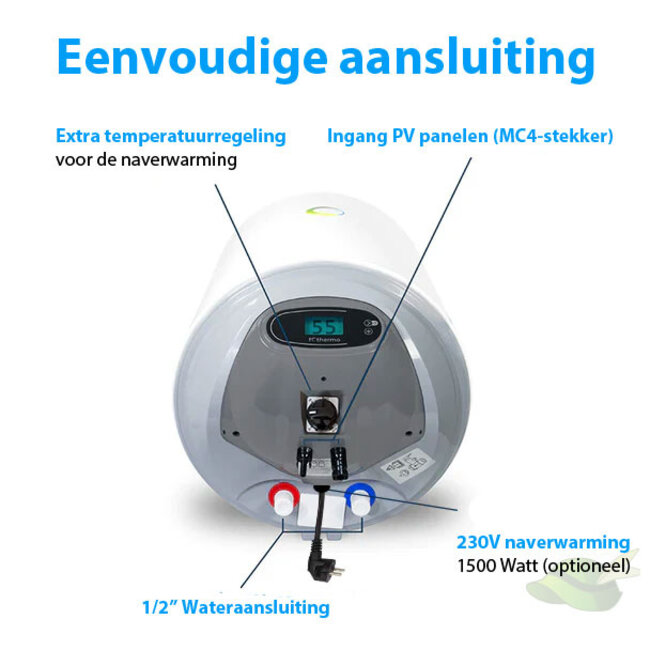

Installatie

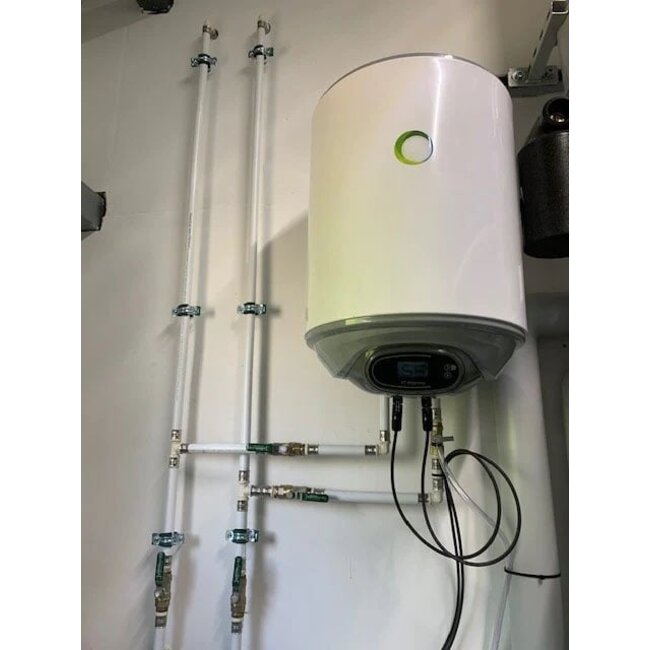

De boiler wordt met twee schroeven aan een stabiele wand gemonteerd.

De installatie van de fotovoltaïsche modules is zeer eenvoudig dankzij plug & play-verbindingen. De zonnepanelen worden met standaard steekcontacten (MC4) direct op de boiler aangesloten. Eventueel kan een verlengkabel worden gebruikt om grotere afstanden tussen de fotovoltaïsche modules en de boiler te overbruggen. De waterleidingaansluiting bestaat uit een 1/2" standaard schroefdraad.

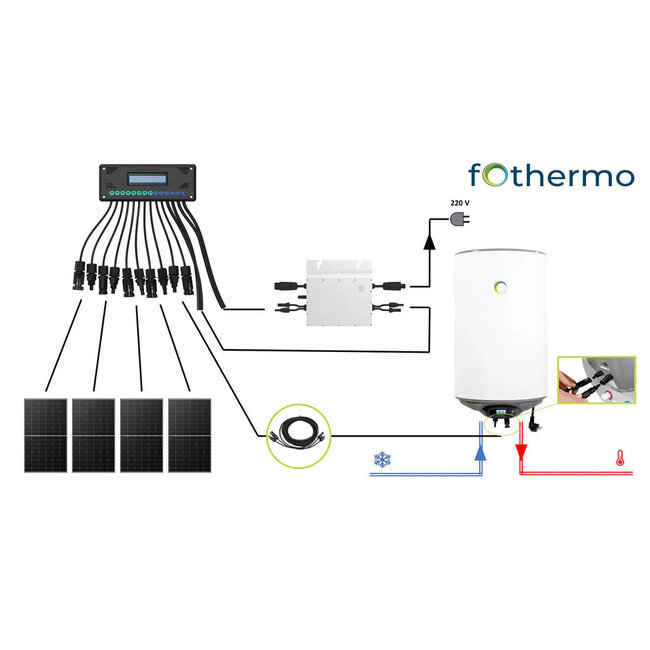

Optioneel schakelapparaat

Gebruik overtollige energie van de PV-panelen wanneer de boiler volledig is opgewarmd. Verlies geen energie en lever overtollige elektriciteit aan uw thuisnetwerk via het Fothermo-schakelapparaat en een standaard micro-PV-omvormer. U kunt 4 fotovoltaïsche modules (1600 Wp) op het schakelapparaat aansluiten. De omvormer levert maximaal 600 W aan uw thuisnetwerk. Hier kunt u meer lezen over het schakelapparaat. U kunt het schakelapparaat via het menu rechtsboven bij de bestelknop selecteren.

Toepassing 1: Vervanging van een "gewone" elektrische boiler

De fotovoltaïsche hybride boiler werkt als een "gewone" elektrische boiler. Maar met een bijzonderheid: er wordt voornamelijk gebruikgemaakt van de gratis energie van de zon. In de regel kan met de 80 liter hybride boiler 60 tot 80% van de warmwaterkosten in een 2-persoonshuishouden worden bespaard.

Toepassing 2: Tiny house / stacaravan

Of het nu in een tiny house is of in een stacaravan: overal waar u warm water nodig heeft, kunt u gebruikmaken van de fotovoltaïsche hybride boiler.

Aanbevolen aansluiting

• Download hier een document met de aanbevolen zonnepaneelaansluiting.

Boiler met anodebescherming

Het watervat is bedekt met een laagje slijtagebestendig zirkoniumglazuur en bevat twee magnesium staven (anodes) voor optimale bescherming tegen corrosie. Hierdoor wordt de levensduur van uw boiler aanzienlijk verlengd. Voor meer informatie over de anodes zie deze pagina.

Inhoud van levering

1x 80 liter fotovoltaïsche hybride boiler
1x veiligheidsventiel
1x gebruikshandleiding
2x 430 W Longi fotovoltaïsche modules
1x 10m verlengkabel
1x 2-weg parallelle connector

Downloads

• Download de productsheet van de boiler
• Download de handleiding van de boiler
• Download de specificaties van de zonnepanelen
• Download de aanbevolen zonnepaneelaansluiting

Specificaties Boiler

• Typenummer: PVB-80-AC
• Nominaal volume: 77 liter
• Werkdruk: 0,7 MPa
• Gewicht: 25 kg
• Fotovoltaïsch stroomverbruik: 15,5 A
• Maximaal opwarmvermogen vanuit zonnepanelen: 550 Watt
• Elektrisch vermogen: 1500 Watt
• Aanbevolen verbonden fotovoltaïsch vermogen: 600-1200 Wᵖ
• Maximaal verbonden fotovoltaïsch vermogen: 2000 Wᵖ
• Open circuit voltage van de PV-module: 50 Voc
• Zonnepaneelconnector: MC4
• Opwarmtijd in graden per uur:
• 200 Watt: 2 °C / uur
• 400 Watt: 4,5 °C / uur
• 550 Watt: 6 °C / uur
• 1500 Watt: 16 °C / uur
• Maximum watertemperatuur met elektrische opwarming: 65 °C
• Hoogte: 90 cm
• Breedte: 47 cm
• Diepte: 48 cm
• Garantie: 3 jaar fabrieksgarantie (carry-in)
• Waterbeschermingsgraad: IP24

Specificaties Zonnepaneel

• Module Type: LR5-54HTH-430M
• Merk: Longi
• Cellen: 108 (6×18)
• Junction Box: IP68
• Glass Single glass, 3.2mm gecoat en getempered glas
• Frame: Anodized aluminum alloy frame
• Gewicht: 22kg
• Afmetingen: 1722×1134×30mm
• Test condities: STC / NOCT
• Vermogen (Pmax): 415Wp-Voltage (Vmp): 31.3 V
• Max. stroomt (Imp): 13.17 A
• Open-circuit voltage (Voc): 37.73 V
• short-circuit stroomt (Isc): 13.91 A
• Temperatuurbreik werking: -40°C - +85°C
• Max. System voltage: 1000/1500VDC (IEC)cell type: N-type monocrystalline
• Efficientie van de module (%):  21
