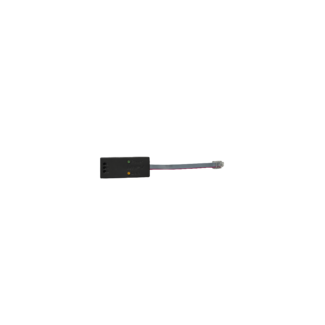

My-PV Digitale Meter P1 Interface voor AC-THOR/AC-THOR9s

Een stroommeter voor op de slimme meterkast. Zo meet u wanneer u zonnestroom overschotten heeft. Werk samen met de My-PV Thor

De interface Digitale meter P1 is exclusief ontworpen voor gebruik met de Photovoltaic-Power-Manager AC•THOR of AC•THOR 9s.

De P1 stroommeter kan direct in de slimme meter worden gestoken zoals toegepast in Nederland en Belgie

Het verbindt de weergegeven elektriciteitsmeter met de Modbus RTU gateway van AC•THOR. Zo kan de informatie over het overtollige vermogen in een fotovoltaïsch systeem worden ontvangen en worden gebruikt zonder een extra meter.

Toepassing

• Steek de RJ12-bus van de interface in de rechterpoort van de weergegeven elektriciteitsmeter (P1).
• Installeer een kabel met 3 aders (afgeschermd) van het klemmenblok op de interface naar de Modbus RTU gateway op de AC•THOR.
• Let op, maximale kabellengte is 1.000 meter.
• Installeer de weerstand van 120 Ohm tussen A en B aan de AC•THOR zijde van de kabel.

Specificaties

• Art. nr: 20-0106
• Land van herkomst: Oostenrijk
• Garantie: 2 jaar
• EAN-code: 9120095460099
